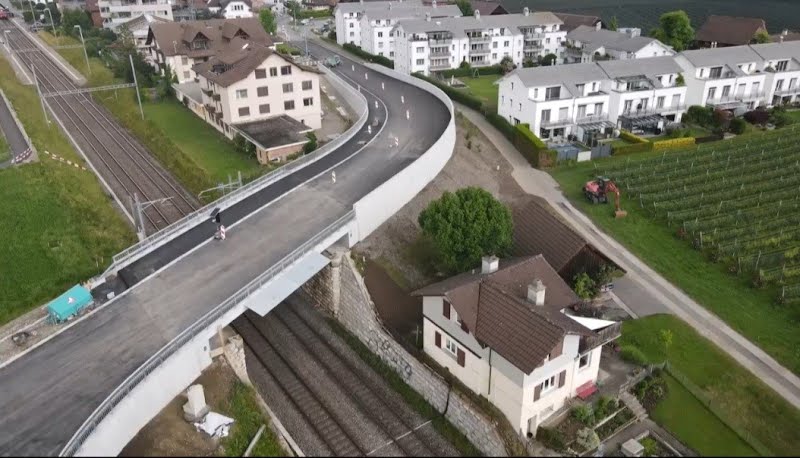

Drohnenaufnahmen der Baustelle K47 Oberkirch

Zusammenfassung

Dauer der Bauzeit: von 22.09.2021 bis 09.09.2022

Eröffnung der Strasse: ab 03.06.2022 für den Busverkehr / ab 22.07.2022 für Fuss-, Velo- und den motorisierten Verkehr

Aktuell laufen noch Fertigstellungsarbeiten

Verbaute Massen:

• Abbruch der alten Brücke 250to in einer Nachtschicht (siehe Post vom 17.01.22)
• Brückeneinhub. Vorfabrizierter Brückentrog mit Gewicht von 450to: ca. 150m3 mit Bewehrungsgehalt von 350kg/m3, fundiert auf 250m’ Bohrpfählen mit D=60cm (siehe Post vom 24.01.22)
• Stützmauern: ca. 800m3 Ortbeton, fundiert auf 1’100m’ Mikropfählen mit D=20 bis 30cm
• Kies für Vorfabrikationsplatz und als Strassenfundation: 15'000 to
• Walzasphalt für Strasse: 1'600 to

Besonderheiten:

• Einsatz des Raupenkrans Liebherr LR 1750-2 in 2 Nachtschichten für Ausbau alte und Einbau neue Brücke.
• Vorfabrikation der neuen Brücke vor Ort, Brückenelement wurde auf eine Stahlkonstruktion provisorisch versetzt und nachträglich mittels einem Betonriegel mit den Ortbetonpfählen verbunden.
• Ausführung der Arbeiten teilweise bei laufenden Bahnbetrieb der SBB

Drohnenaufnahme: by Lian O.
